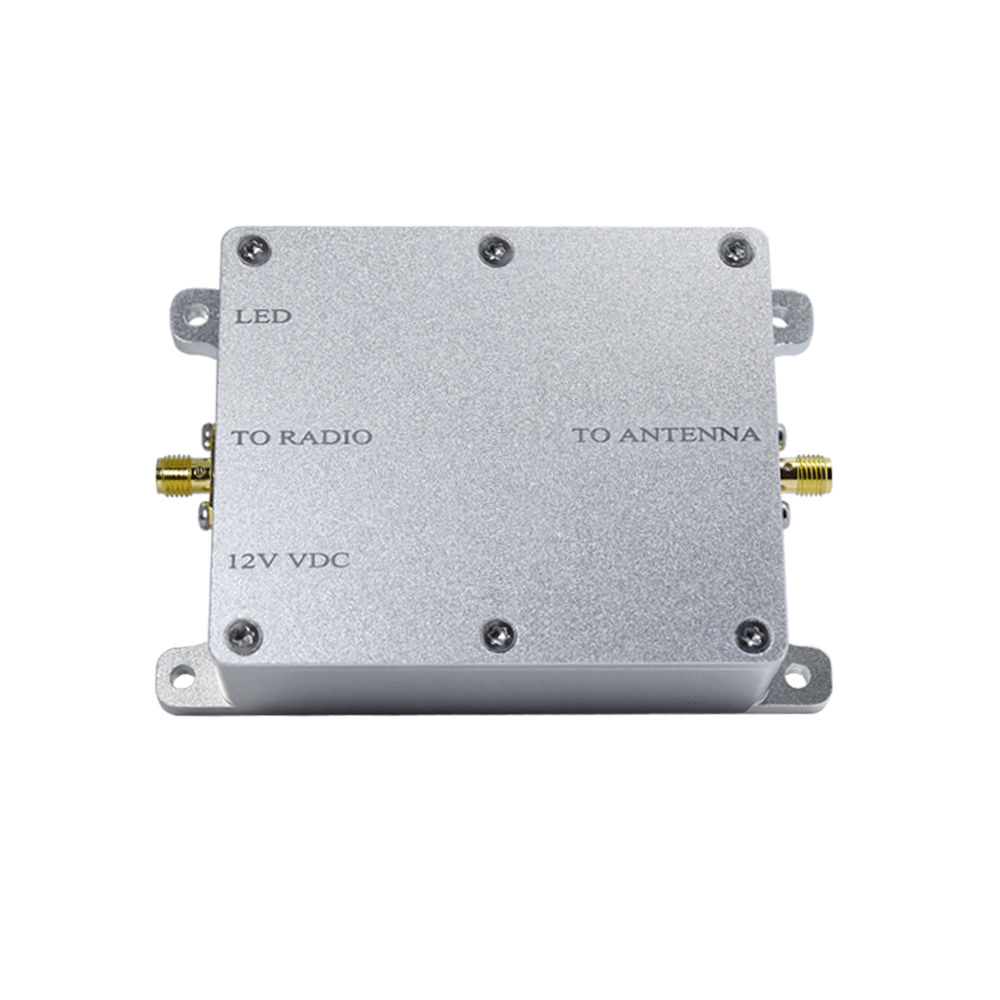

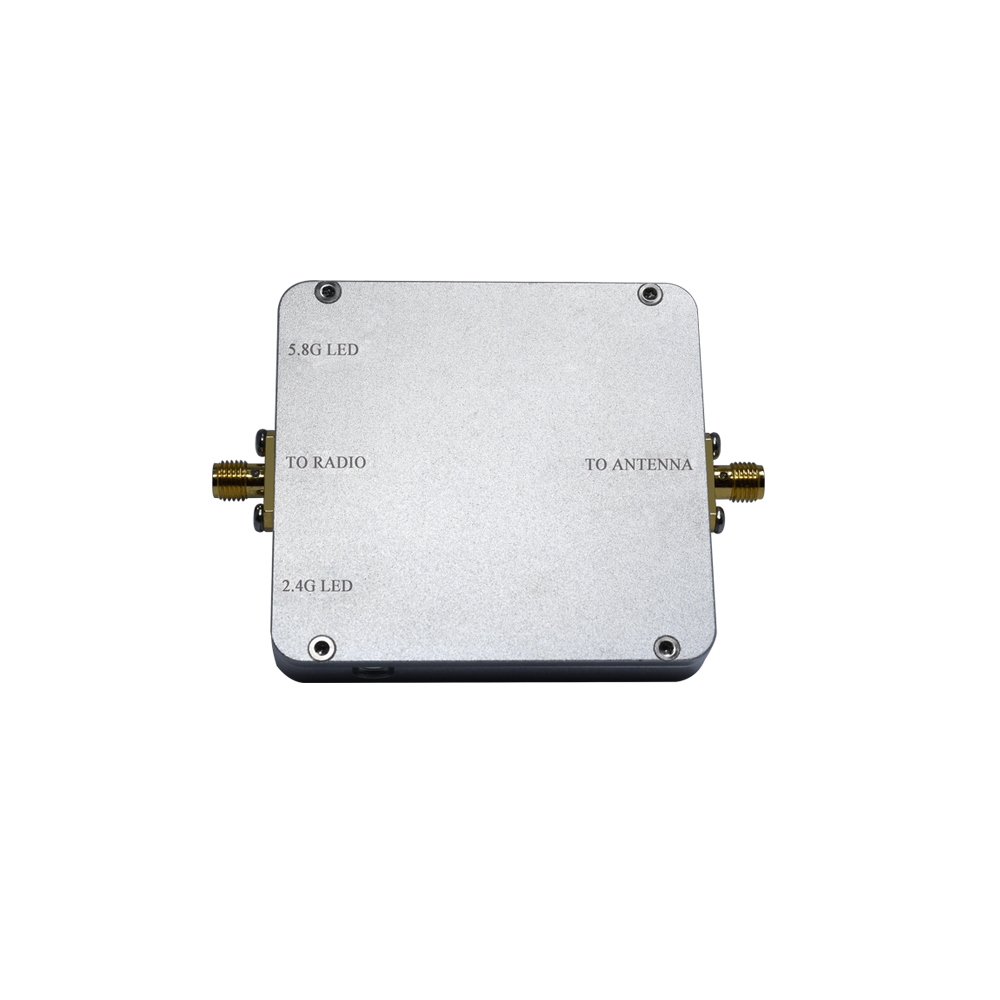

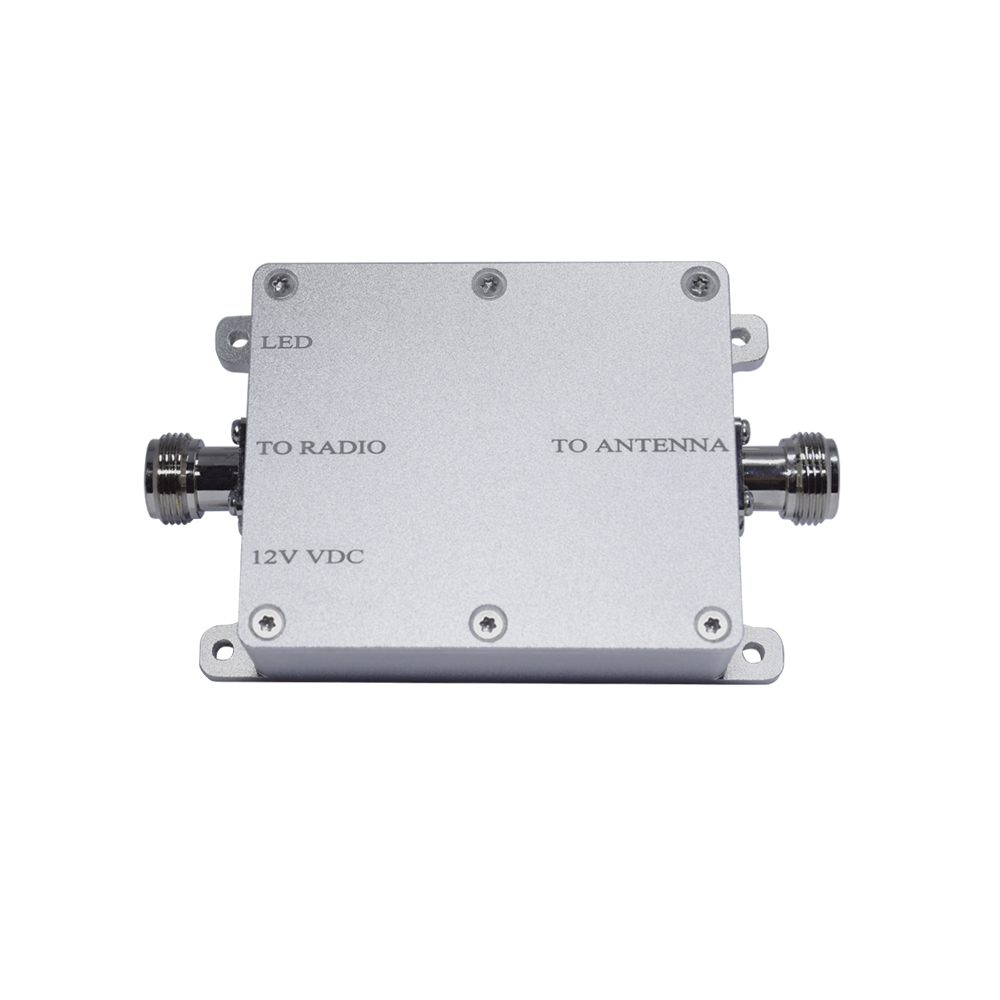

Новый разработанный двунаправленный модуль усилителя мощности DDS с двумя диапазонами 12 В Wi-Fi 2,4 ГГц 5,2 ГГц 5,8 ГГц 3 Вт 5 Вт
TX-ZS240010 - это высокопроизводительный маломощный двухдиапазонный модуль усилителя мощности 3 Вт. Модуль усилителя мощности имеет функции приема и передачи, которые увеличивают сигнал на большие расстояния. Двунаправленный модуль усилителя мощности 3 Вт использует передовую технологию одноканальной модуляции. Модуль использует передовую технологию одноканальной модуляции и работает при напряжении 12 В, что значительно увеличивает дальность связи беспроводной радиочастоты. Кроме того, мы предлагаем различные спецификации, такие как 4 Вт, 5 Вт и 10 Вт, чтобы соответствовать различным условиям использования.
Применения
Система WLAN IEEE 802.11 b/g/n
Удлинитель сигнала Bluetooth/Zigbee
Удлинитель сигнала систем умного дома
Удлинитель сигнала беспроводных камер
Удлинитель сигнала дронов
Особенности
Увеличение мощности в 50 раз, улучшение качества связи и покрытия сертифицированных устройств WLAN
Сверхнизкий уровень шума 2,5 дБ
Широкий диапазон входного напряжения от 6 В до 16 В
Работа с сертифицированными устройствами беспроводной локальной сети IEEE 802.11b/g/n
Просто подключи и работай, программное обеспечение не требуется
Технические характеристики
| №Элементы |
Характеристики |
1 |
| Диапазон частот |
2400-2500 МГц |
2 |
| Рабочее напряжение |
6-16 В |
3 |
| Усиление при приеме |
19 дБ ± 1 |
4 |
| Усиление при передаче: |
17 дБ ± 1 |
5 |
| Максимальная выходная мощность (P1dB) |
35 дБм (3 Вт) |
6 |
| Входная мощность запуска |
Мин: 3 дБм Макс: 20 дБм |
7 |
| EVM |
3%@28 дБм 802.11g 54 Мбит/с OFDM 64QAM BW 20 МГц |
8 |
| Коэффициент шума |
＜2,5 дБ |
9 |
| Потребляемый ток |
580 мА при Pout 28 дБм 12 В |
10 |
| Задержка переключения TX/RX |
＜1 мкс |
11 |
| Светодиодный индикатор |
Передатчик: зеленый; Приемник: красный |
12 |
| Рабочая температура |
-40℃～+70℃ |
13 |
| Температура хранения |
-40℃～+150℃ |
14 |
| Рабочая влажность |
До 95% относительной влажности |
15 |
| Разъем RF |
Вход: SMA-K; Выход: RP-SMA-K |
16 |
| Разъем питания |
2,5*0,7 мм постоянного тока (по умолчанию) или провод 10 см красный/черный |
17 |
| Размер корпуса |
76,6*35*14 мм |
18 |
| Материал корпуса |
Алюминий |
19 |
| Вес нетто |
0,06 кг |
В |
нимание1 Блок питания 12 В / 1 А.
2 Рекомендуется отвод тепла, например, добавление радиатора или вентилятора.
3 Антенну следует сначала прикрутить, затем подключить адаптер питания и, наконец, подключить устройство.
4 Выходная мощность может достигать 36 дБм, когда входная мощность составляет 18 дБм или 19 дБм (усиление по умолчанию составляет 17 дБ).
FAQ
Как я могу узнать цену?
Обычно мы указываем цену в течение 24 часов после получения вашего запроса. Если вам очень срочно нужна цена, сообщите нам об этом в своем электронном письме, чтобы мы рассмотрели ваш запрос в первую очередь.
Вы производитель?
Да, мы настоящая фабрика, расположенная в Шэньчжэне, Китай, мы поддерживаем все продукты, изготовленные на заказ. А также мы поддерживаем посещение фабрики вами лично.
Как гарантировать качество товара?
У нас есть передовые технологии и испытательное оборудование, перед отправкой мы проведем 100% тестирование.
