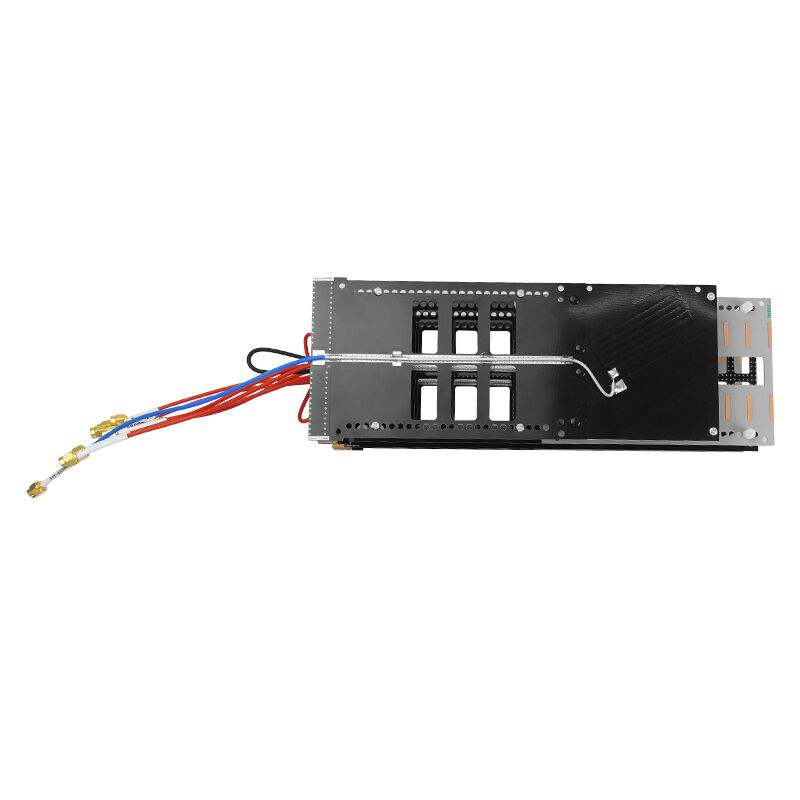

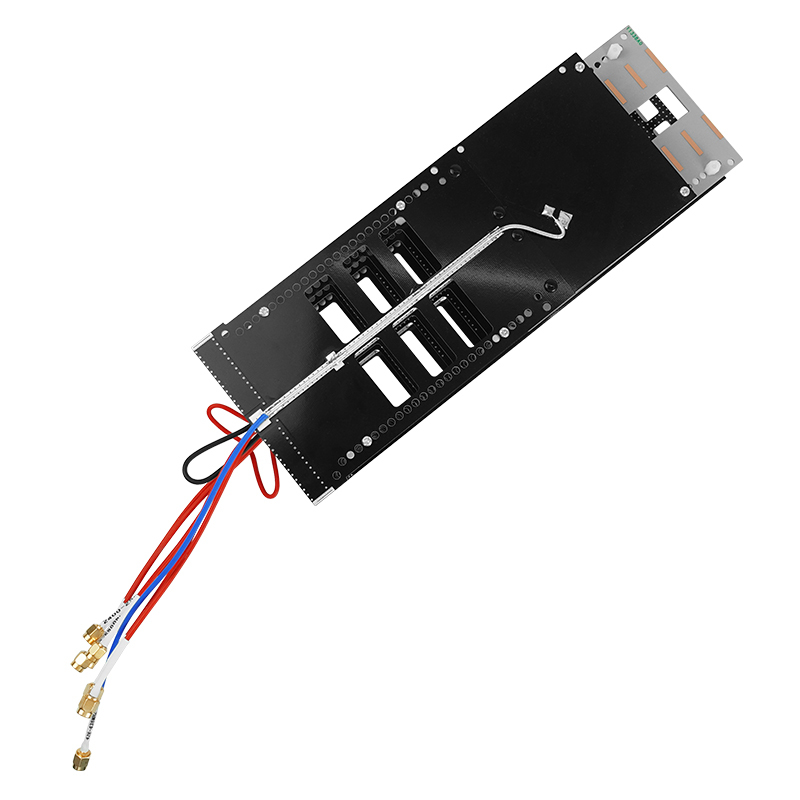

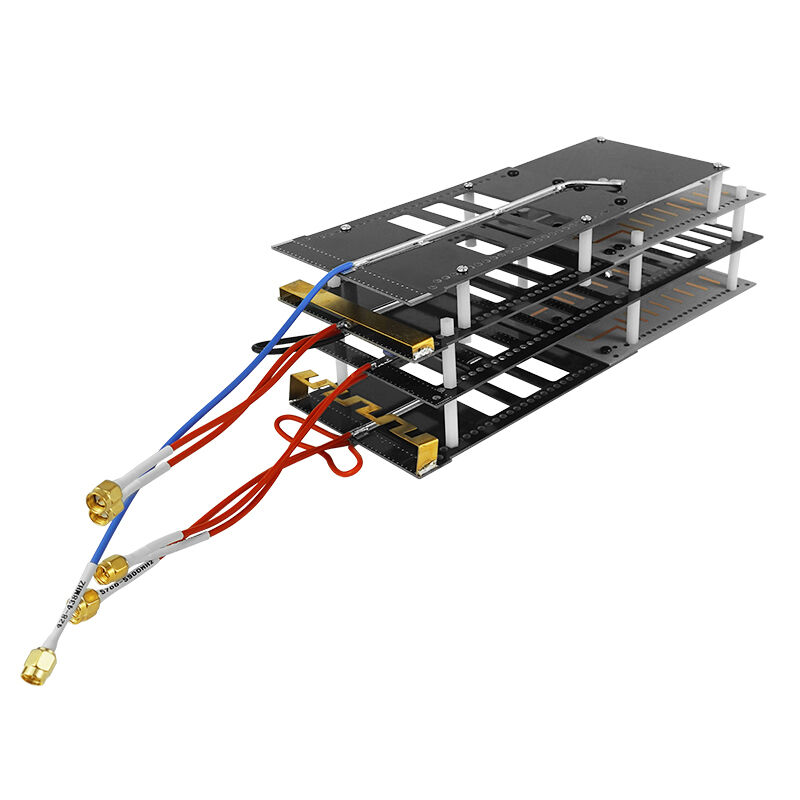

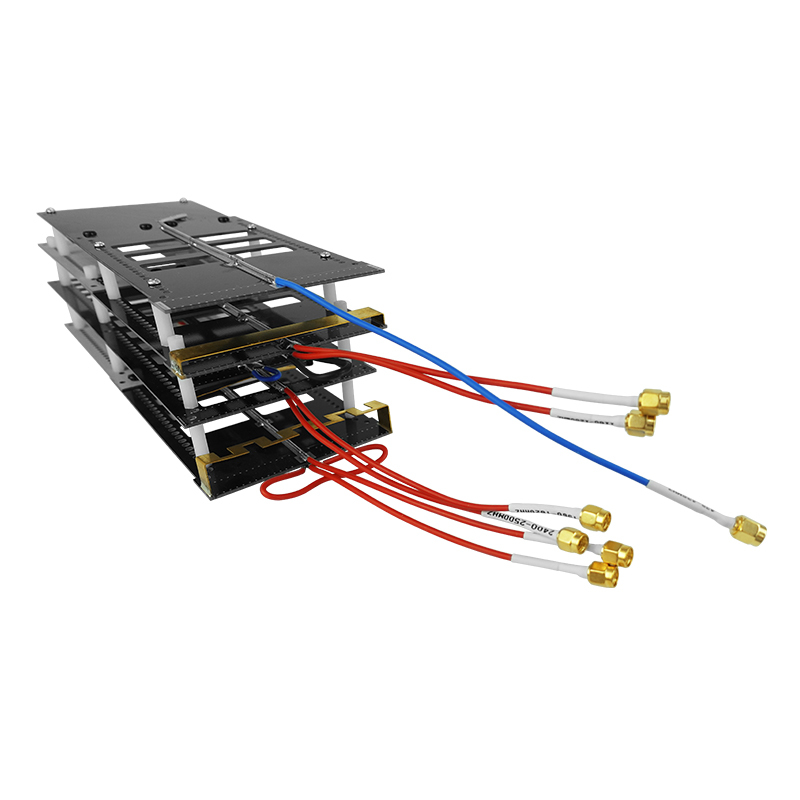

Высокоприбыльная 7-диапазонная комбинированная антенна ПКБ с низкой потерью 50 Вт SMA-J для усиления радиочастотного излучения и управления сигналом

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: TX TELSIG
Сертификация: ISO9001,SGS,CE
Номер модели: TX-CM12
Количество мин заказа: 1
Цена: Negotiated
Упаковывая детали: K=K коробка бумаги 5 слоев
Время доставки: 1-3 дней
Условия оплаты: L/C, D/A, D/P, T/T,
Поставка способности: 10000pcs в месяц
Лучшая цена Контакт
Подробная информация
Размер (Д*Ш*В): 284*97,5*60 мм Вес антенны (кг): 0,35 кг
Рабочая влажность (%): 10%- 95% Цвет поверхности: Черный и серый цвет
Рабочая температура (°C): -40～65 ºC Входной разъем тип: Кабель 086 7шт*SMS-J
Максимальный вход: 50 Вт Входное сопротивление: 50 Ом
Передн-к-Назад коэффициенту: ≥18 дБ
Выделить:

Jammer сигнала SGS GPS

,

Установленный стеной Jammer сигнала GPS

,

Jammer сигнала USB беспроводной

Характер продукции

Высокоэффективная 7-диапазонная печатная плата антенны, направленная 433 МГц/900 МГц/1,2 ГГц/2,4 ГГц/5,8 ГГц для высокоэффективной передачи сигнала



Описание продукта

Эта печатная плата антенны представляет собой комбинацию нескольких диапазонов с минимальным взаимным влиянием, оптимизированным углом передачи и более высоким коэффициентом усиления;

При подключении к усилителю мощности она может эффективно помогать усилителю мощности передавать усиливающий или подавляющий сигнал.





Особенности продукта



1.Высокая эффективность и низкие потери

Используется высококачественная конструкция печатной платы и премиальные РЧ-материалы для низкого затухания сигнала и высокой эффективности передачи. Отличное согласование импеданса обеспечивает стабильную работу даже при длительном использовании высокой мощности.

2. Высокий коэффициент усиления
Направленная конструкция с высоким коэффициентом усиления улучшает передачу и прием сигнала, обеспечивая более сильный сигнал и более высокую чувствительность системы для приложений дальнего действия.

3. Технология синтеза семи диапазонов
Поддерживает 7 диапазонов связи, охватывающих 2G, 3G, 4G и 5G. Интегрированная структура уменьшает помехи и заменяет несколько однодиапазонных антенн для более простой интеграции.

4. Высокая надежность и стабильность
Промышленная конструкция с низким КСВН и высокой устойчивостью к помехам. Стабильная работа в сложных условиях, обеспечивающая долговременную надежную работу.





Спецификация

Параметр производительности
Тип Частота
(На заказ)		 Усиление КСВН Горизонтальная
Ширина луча		 Вертикальная
Ширина луча
433 МГц 428-438 МГц 1 дБи ≤1.5 75-90º 68-80º
900 МГц 803-930 МГц 5 дБи 72-88º 57-74º
1.2G 1160-1280 МГц 8 дБи 62-75º 55-68º
1.4/1.5/1.6G 1160-1620 МГц 8 дБи 55-75º 52-68º
2.4G 2400-2500 МГц 16 дБи 48-58º 27-38º
5.2G 5100-5350 МГц 17 дБи 35-45º 27-38º
5.8G 5700-5900 МГц 17 дБи 35-45º 27-38º

Коэффициент переднего и заднего излучения ≥18 дБ
Входное сопротивление 50Ω
Максимальная входная мощность 50 Вт
Тип входного разъема Кабель 086, 7 шт. * SMS-J




Механические параметры
Размеры (Д*Ш*В) 284*97.5*60 мм

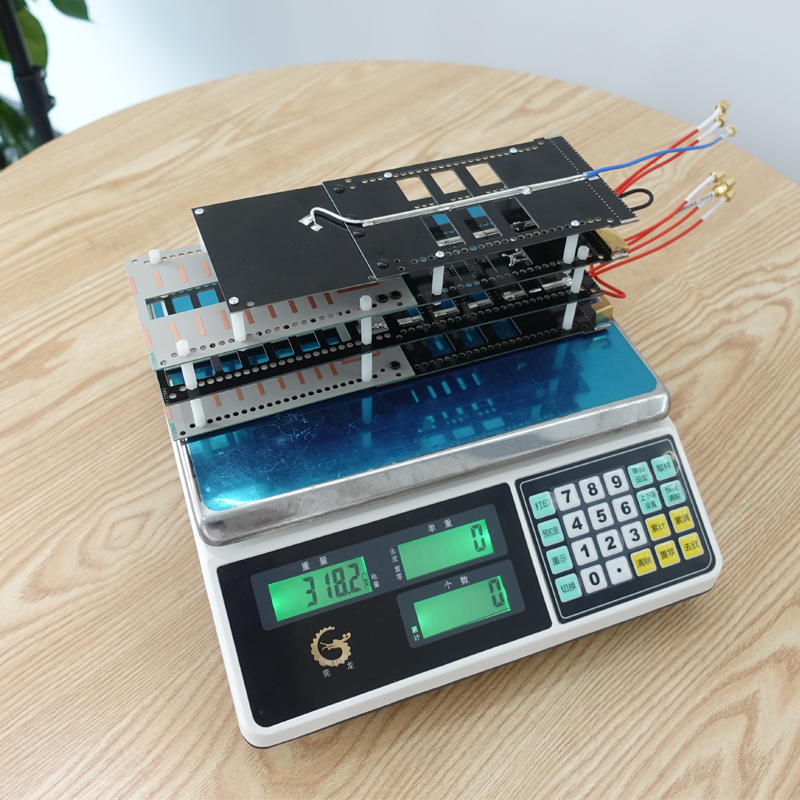

Вес антенны (кг) 0.35 кг
Рабочая влажность (%) 10%- 95%
Цвет поверхности Черно-серый
Рабочая температура (ºC) -40~65 º



Идеальные применения

1. Интеграция модулей ВЧ-усилителей мощности
  • 2. Системы усиления сигнала и противодействия
  • 3. Управление сигналом дронов и устройств
  • 4. Промышленное тестирование беспроводной связи
  • 5. Проекты НИОКР и инженерных разработок
