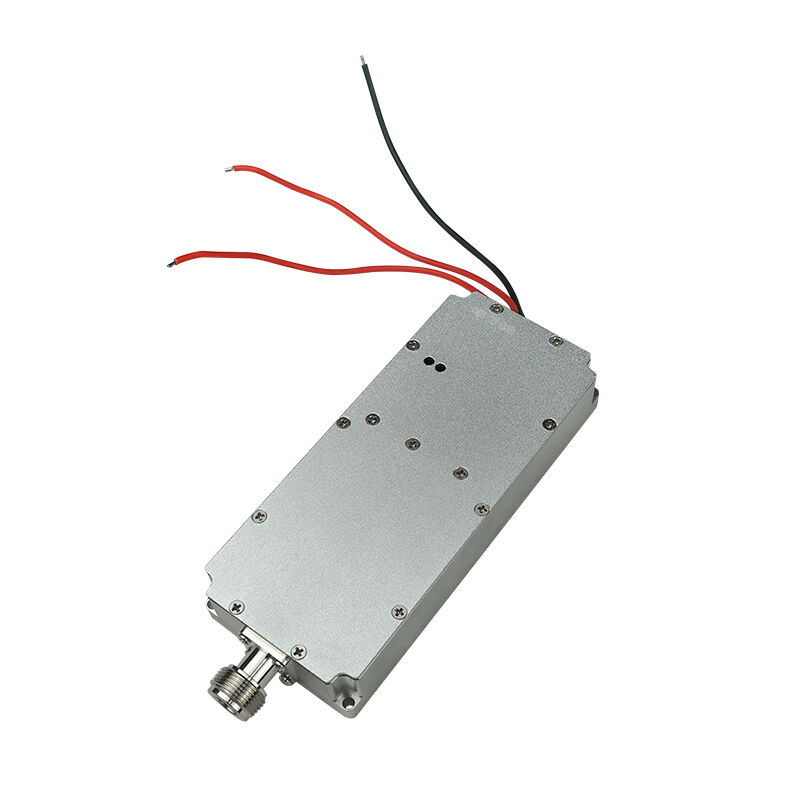

50-ваттный ВЧ-модуль LDMOS с разъемами N-типа для систем подавления БПЛА

50W модуль РЧ-усилителя помех для дронов (100-2900 МГц) | LDMOS с циркулятором для систем подавления дроновмс

Это ключевой компонент, предназначенный для уничтожения сигналов дронов. Это радиочастотный (РЧ) модуль усиления мощности, который действует как "мускул" для глушилки дронов (системы противодействия БПЛА). Он принимает слабый сигнал и усиливает его до мощных 50 Вт, а затем передает его через антенну, чтобы блокировать, нарушать и отключать нежелательные дроны путем подавления их каналов управления, GPS и видеосвязи.

1. Основная функция: Целенаправленное подавление сигнала

• Что он делает: Этот модуль создает помехи и нейтрализует дроны. Он передает мощный РЧ-шум на определенных частотах, чтобы разбить дроны или заставить их приземлиться.

• Основное преимущество - узкая полоса: В отличие от более дешевых широкополосных глушилок, которые распределяют мощность тонким слоем, этот модуль фокусирует все 50 Вт мощности в одной, выбираемой полосе частот (от 100 до 2900 МГц). Это делает сигнал помех намного более мощным и эффективным на больших расстояниях.

• Основное преимущество - встроенный протектор (циркулятор): Антенны глушения могут быть повреждены или неправильно настроены. Это отражает мощность обратно в усилитель, что может разрушить его. Встроенный циркулятор действует как щит, поглощая эту отраженную мощность и предотвращая саморазрушение модуля. Это критически важно для надежного, готового к выполнению задач оборудования.

2. Технические характеристики (Что вы получаете)

• Выходная мощность помех: 50 Вт (Минимум, гарантировано).

• Диапазон частот: Охватывает от 100 МГц до 2900 МГц. Вы выбираете точную узкую полосу, которая вам нужна (например, 1,5-1,6 ГГц для GPS, 2,4-2,5 ГГц для управления).

• Технология: LDMOS транзистор. Известен своей прочностью, эффективностью и надежностью для непрерывной передачи высокой мощности.

• Критическая защита: Встроенный РЧ-циркулятор/изолятор. Защищает ваши инвестиции от повреждения антенны.

• Источник питания: Требует +28 В постоянного тока вход.

• Разъемы: Разъем может быть настроен. Стандартные SMA порты для входа и выхода сигнала.

• Охлаждение: Требуется радиатор или вентилятор для непрерывной работы на полной мощности.

  Элемент	Данные
  Частота	(Настраиваемая)
  Тестовое напряжение	28 В
  Ток	4,1 А
  Выход	50 Вт
  Усиление	47дБ
  Стабильность выхода	1 дБ
  Разъем	N
  КСВ выходного разъема	≤1,30 (Без питания и теста VNA)

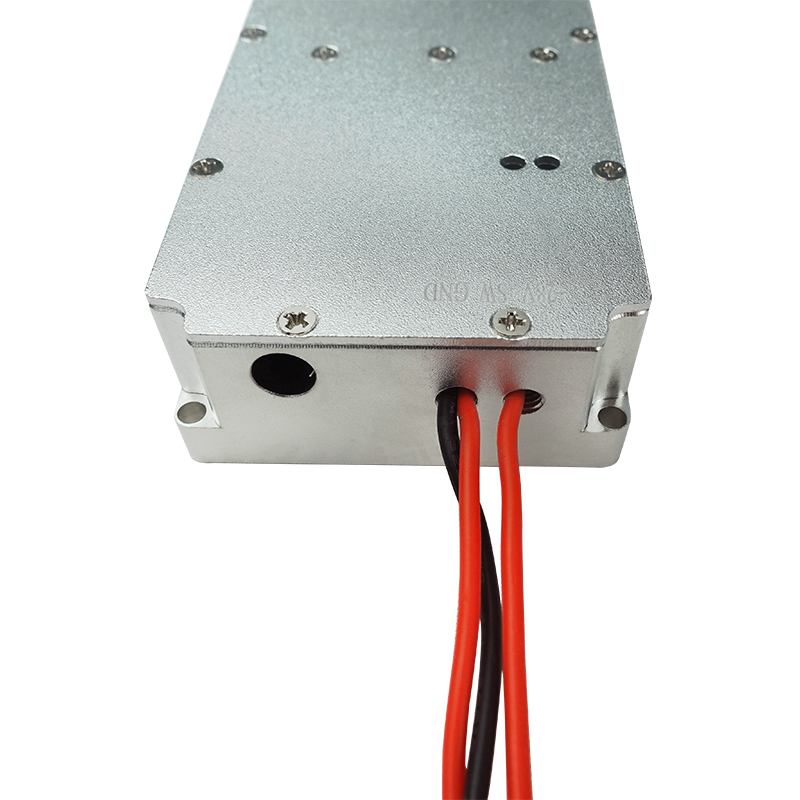

  Провод питания	Красный+Черный+Провод включения
  Управление включением	Вкл. при высоком уровне, Выкл. при низком уровне
  Размер внешней оболочки	130*55*24мм
  Монтажное отверстие	126*51 мм
  Вес	350 г
  Рабочая температура	-40~+65℃
  Материал внешней оболочки	Алюминий
  Необходимость вибрации	Автомобильная нагрузкаOK



3. Кому это нужно

Это профессиональное оборудование военного класса, а не потребительская игрушка. Оно предназначено для создания или модернизации серьезных систем противодействия дронам.

1. Системные интеграторы и OEM-производители: Создание устанавливаемых на транспортные средства, стационарных или портативных глушилок дронов и систем защиты.

2. Военные и правительственные подразделения: Для полевых операций, защиты баз и радиоэлектронной борьбы (РЭБ) обучения против БПЛА.

3. Тюрьмы и безопасность критической инфраструктуры: Для создания запретной для полетов зоны над чувствительными объектами.

4. Команды обеспечения безопасности мероприятий: Для защиты стадионов, аэропортов и VIP-зон от вторжений дронов.

4. Почему этот модуль лучше

• Более эффективное подавление: Узкая полоса + 50 Вт означает более сильный, более разрушительный сигнал против дрона.

• Не ломается легко: Комбинация LDMOS усилителя + циркулятора создана для работы в тяжелых условиях и не выйдет из строя из-за простых проблем с антенной.

• Создает надежную систему: Это основной блок питания, на который вы можете положиться для системы, которая должна работать каждый раз

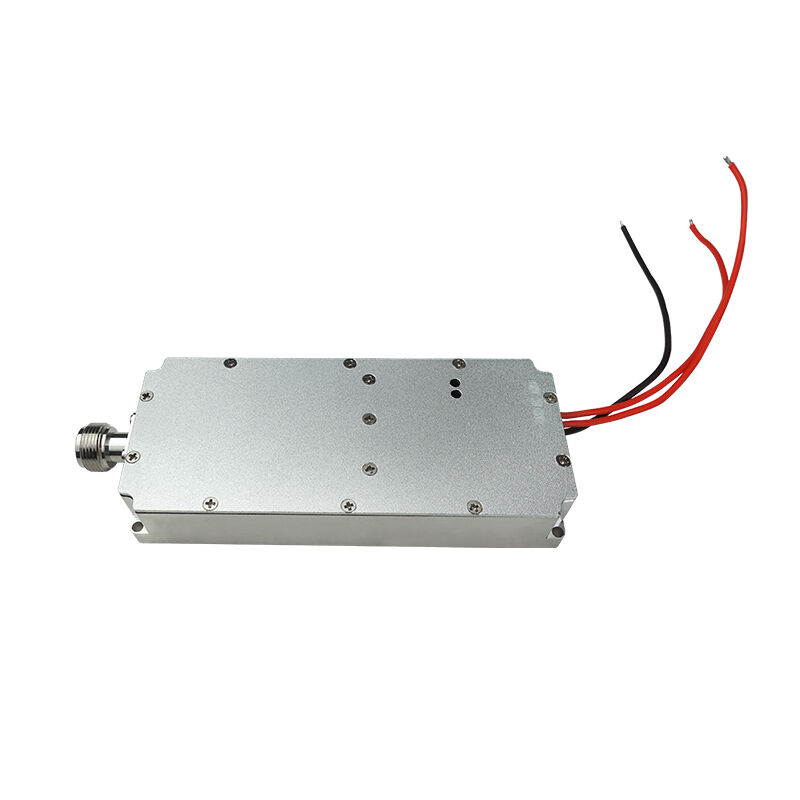

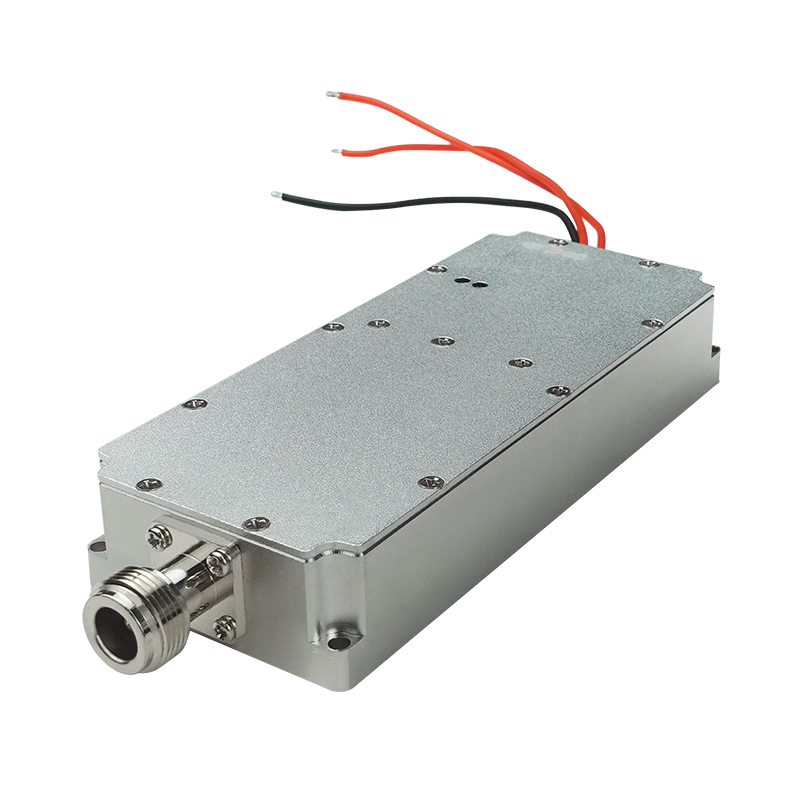

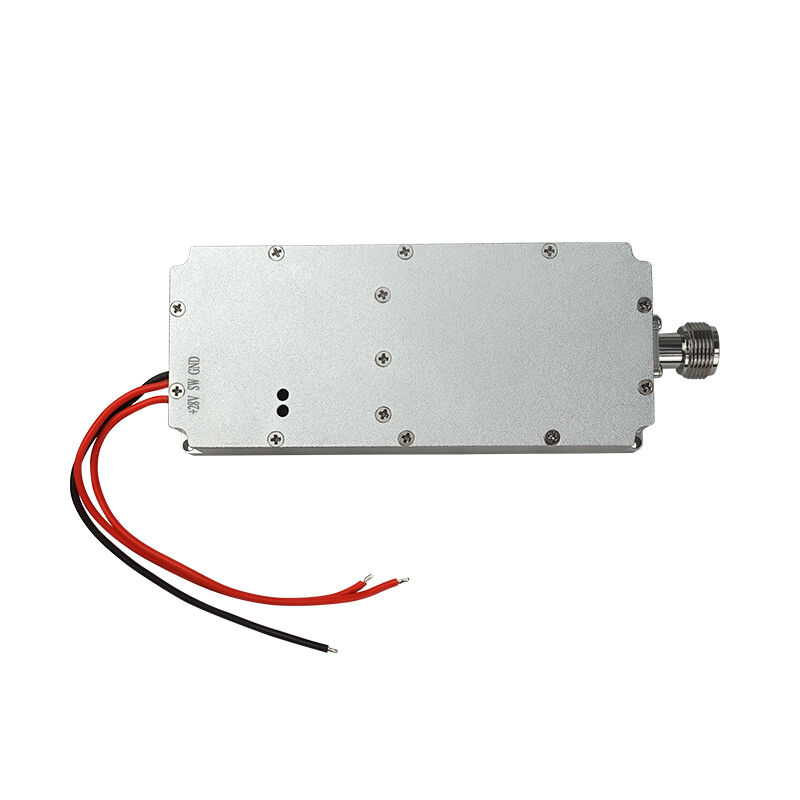

5. Больше фото
