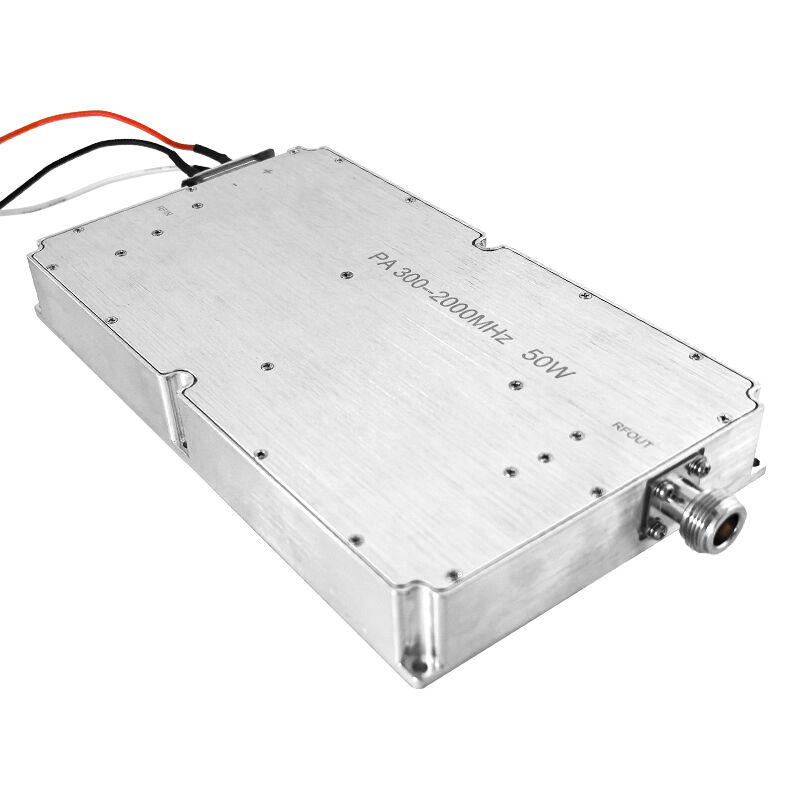

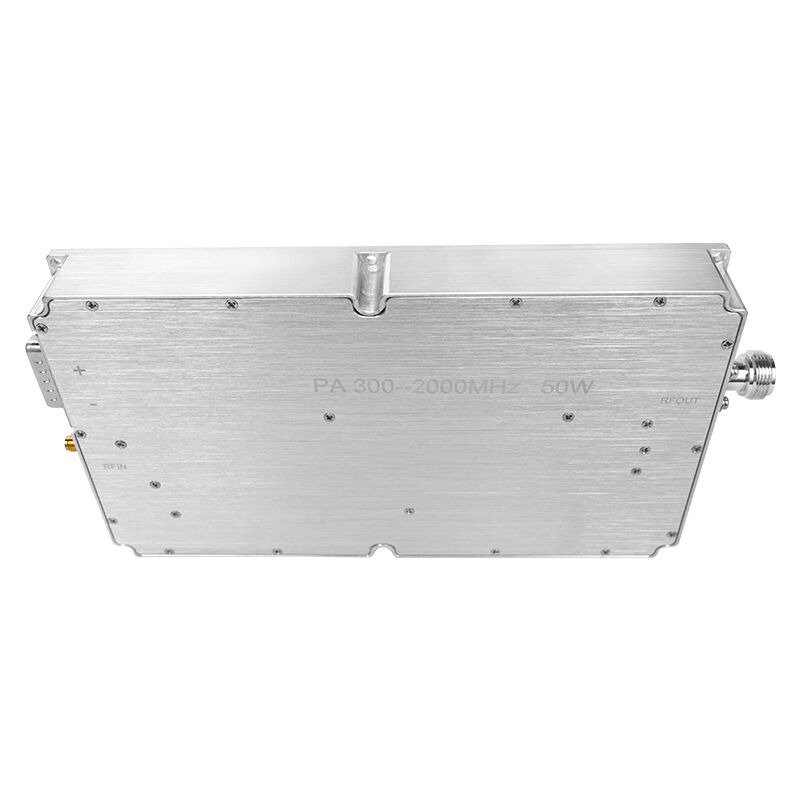

Модуль широкополосного усилителя мощности TXtelsig wifi 2g 3g для подавления телефонного сигнала 32В
TX3002700100 Модель TXtelsig идеально подходит для подавления сигналов в различных приложениях. Усилитель мощности PA может использоваться в экзаменационных аудиториях, учебных классах, переговорных комнатах, конференц-залах,
кинотеатрах, библиотеках, церквях, подземных парковках и других местах, где требуется
запрет телефонного сигнала, сигнала дрона и других сигналов в диапазоне 300-2700 МГц.
* Подавляемые сигналы: 400 МГц, 800 МГц, 900 МГц, 1,2 ГГц, 2G, 3G и т. д. (настраивается).
* Выходная мощность: 100 Вт, 50 Вт (настраивается).
* Радиус подавления: 500-2000 метров (зависит от реальных условий).
* Компактный размер и экономия места для нескольких устройств, таких как стационарные портативные подавители.
* Прочный алюминиевый корпус с анодированием обеспечивает защиту от коррозии и эффективный отвод тепла.
* Компактный и портативный дизайн.
10 каналов частоты могут быть настроены по требованию, например, следующие варианты:
GSM, CDMA, UMTS, LTE, 5G, WIFI, VHF, UHF и т. д.
135 МГц, 174 МГц, 315 МГц, 433 МГц, 470 МГц, GPS L1, L2, 800 МГц, 900 МГц,1800 МГц
2100 МГц, 2300 МГц, 2500 МГц, 2600 МГц
| № |
Описание |
Символ |
Мин. |
Тип |
Макс. |
Ед. изм. |
Примечание |
|
|
Рабочая частота |
BW |
300 |
|
2700 |
МГц |
|
|
|
Входная мощность |
Pin |
|
2 |
|
дБм |
|
|
|
Выходная мощность CW |
Psat |
49 |
50.5 |
|
дБм |
Несущая волна |
|
|
Коэффициент усиления по мощности |
Gp |
|
48.5 |
|
дБм |
@ Pin=2 дБм |
|
|
Плоскостность коэффициента усиления |
ΔGp |
|
±1.5 |
|
дБ |
@ Pin=2 дБм |
|
|
Входное затухание |
S11 |
|
-15 |
|
дБ |
|
|
|
Рабочее напряжение |
Vdc |
28 |
32 |
32 |
В |
|
|
|
Потребляемый ток |
А |
|
8 |
11 |
А |
@ Pout>80W |
|
|
Входной ВЧ-разъем |
|
SMA, Female |
|
|
|
|

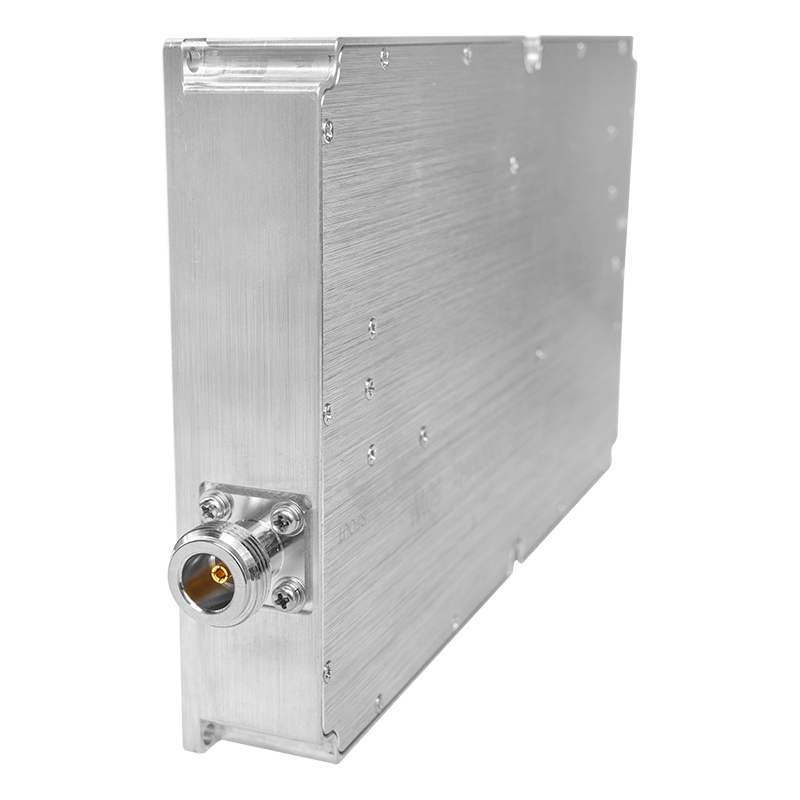

Выходной ВЧ-разъем |
|
N- Female |
|
|
|
|
Вес |
|
0.95 |
кг |
|
|
|
Длина*Ширина*Высота |
|
220*90*25 |
мм |
|
|
|
Макс. входная мощность |
PinMax |
≤10 |
дБм |
|
|
|

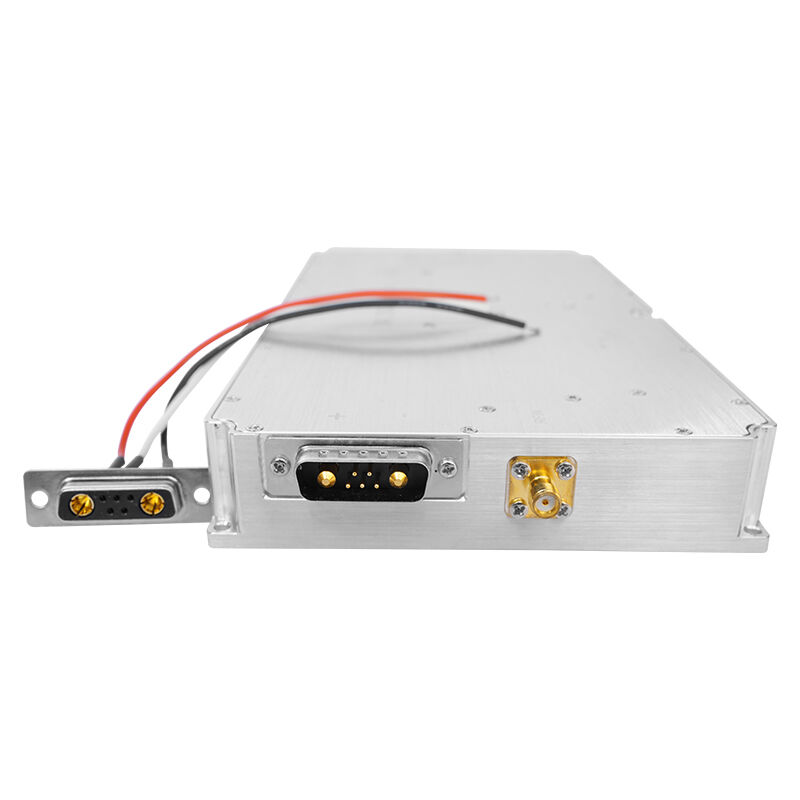

Определение интерфейса
(7W2 Female)
|
VDD |
A1 |
28Vdc |
|
| |
GND |
A2 |
Земля |
|
| |
Защита от перегрузки по току |
1 |
Нормальная работа: 0В
Защита от перегрузки по току: +5В
|
Защита от перегрузки по току при 25А |
| |
Защита от перегрева |
2 |
Нормальная работа: 0В
Защита от перегрева: +5В
|
Защита от перегрева |
| |
Enable |
3 |
5V~Vdd: ВКЛ
0V: ВЫКЛ
|
при 100℃ |
| |
GND |
4 |
Земля |
|
| |
State |
5 |
Нормальная работа: 0В
Защита состояния: +5В
|
|
| |
Общие габариты |
Примечание:
1. Общие габариты приведены только для справки;
2. Размер может быть соответствующим образом увеличен или уменьшен в соответствии с требованиями заказчика;
3. Положения входного, выходного и силового интерфейсов могут быть изменены в соответствии с фактическими потребностями заказчиков;
|
