Длинный разъем N, 100 Вт, PA1200-1500 МГц, двунаправленный модуль RF-усилителя мощности против дронов
Это двунаправленный RF-усилитель мощности с длинным разъемом N, высокой мощностью 100 Вт. Основные характеристики модуля: стабильный вход 0-10 дБ, более длинный выходной разъем и возможность достижения сверхширокой полосы пропускания. Клиенты могут выбрать решение без источника сигнала или с внешним источником сигнала в соответствии со своими потребностями.
Усилитель мощности без встроенного источника сигнала может применяться на вышке базовой станции. Он может принимать и усиливать используемые сигналы связи. Внешние источники сигнала обычно используются в качестве помех для дронов. Независимо от сценария использования, этот широкополосный усилитель может обеспечить относительно хорошие результаты.
Спецификация продукта
| № |
Пункт |
Данные |
Единица измерения |
| 1 |
Частота |
1200-1500 |
МГц |
| 2 |
Тестовое напряжение |
28-32 |
В |
| 3 |
Ток |
10 |
А |
| 4 |
Выходная мощность |
100 |
Вт |
| 5 |
Коэффициент усиления |
50 |
дБм |
| 6 |
Стабильность выходной мощности |
1 |
дБ |
| 7 |
Стабильность входной мощности |
0-10 |
дБ |
| 8 |
Разъем |
N / Female |
| 9 |
КСВН выходного разъема |
≤1.30 (без питания и теста VNA) |
| 10 |
Провод питания |
Красный+Черный+Провод включения |
| 11 |
Управление включением |
Высокий уровень - ВКЛ, Низкий уровень - ВЫКЛ |
| 12 |

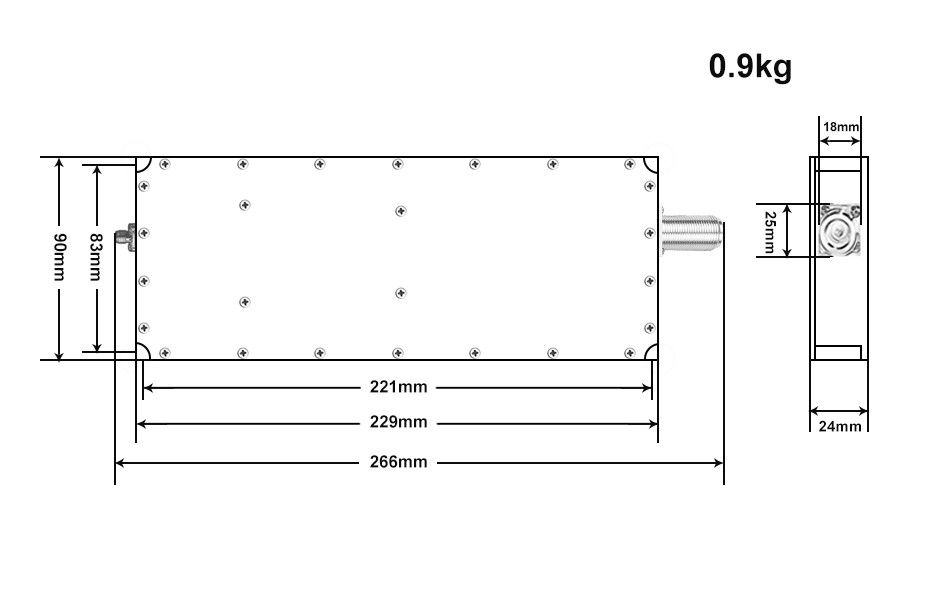

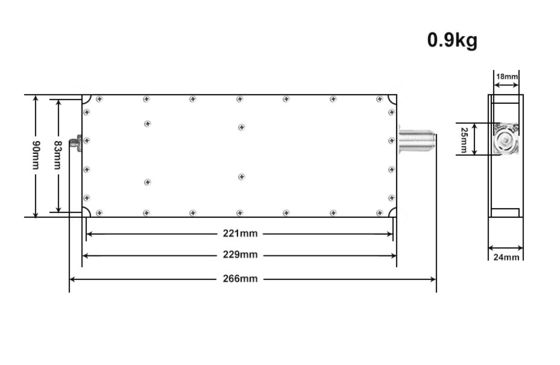

Размер корпуса |
229*90*24 |
мм |
| 13 |
Монтажное отверстие |
221*83 |
мм |
| 14 |
Вес |
900 |
г |
| 15 |
Рабочая температура |
-40~+65 |
℃ |
| 16 |
Материал корпуса |
Алюминий |
| 17 |
Требования к вибрации |
Допустима нагрузка в автомобиле
|

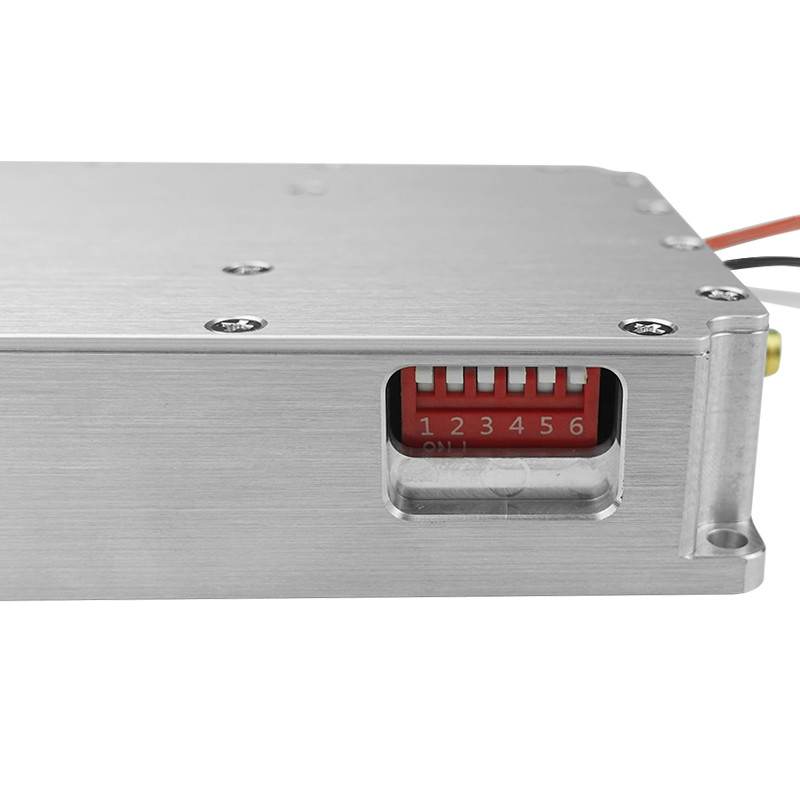

| № DIP |
Определение PIN-кода |
Функция |
Примечание |
| 1 |
D6 |
Ослабление 16 дБ |
Ослабление высокого уровня
Низкий уровень не ослабляется |
| 2 |
D5 |
Ослабление 8 дБ |
| 3 |
D4 |
Ослабление 4 дБ |
| 4 |
D3 |
Ослабление 2 дБ |
| 5 |
D2 |
Ослабление 1 дБ |
| 6 |
D1 |
Ослабление 0.5 дБ |
| 7 |
LE |
Вход последовательной блокировки |
|
| 8 |
P/S |
Выбор последовательного/параллельного режима |
Последовательный режим высокого уровня (программное управление) |
| Параллельный режим низкого уровня (ручное управление) |
Особенности продукта
1. Способен обеспечить полную мощность100 Вт2. Двойной разъем, как выходной, так и входной изготовлены из высококачественных металлических материалов
3. Поддерживает использование с собственным внешним источником сигнала
4. Модуль поддерживает рабочее напряжение 28-32 В
5. Сверхширокополосный диапазон
1200-1500 МГц6. Входное усиление 0-10 дБ7. Материал из алюминиевого сплава водонепроницаем, обладает высокой проводимостью и теплоотводом
Внимание
Блок питания лучше использовать с током около 28 В 4.5 А, если собственный ток составляет 3 А, для стабильной работы
Необходимы меры по отводу тепла, включая термопасту, радиатор подходящего размера и охлаждающие вентиляторы
- Антенна или нагрузка должны быть подключены перед включением питания, иначе произойдет короткое замыкание
